Workshop – BC Northern Marine Anchor Handling Tug Supply (AHTS)

Seitdem die norwegische Ulstein Werft den X-Bow vorgestellt hat, bin ich fasziniert davon. Ich wollte immer ein darauf basierendes Schiff konstruieren.

Damit habe ich jetzt angefangen und mir zunächst mittels Inkskape Linienprofile erstellt, diese in Blender 2.8 importiert und dann von Hand zu einem Rumpf ausmodelliert. Als Vorlage dafür diente mir die Form des PX105 Rumpfes mit 89m Länge und 19m Breite. Diese Abmessungen sind sowohl in H0 (1:87 mit 102,18cm Länge) wie auch im N-Maßstab (1:160 mit 55,56cm Länge) noch gut zu handhaben.

Inverted Bow Test (grabbed from Blender Viewport)

Das Ziel ist es einen Ankerschlepper wie die Alps Striker oder ALP Sweeper zu konstruieren.

AHTS Hull Inverted Bow Test (grabbed from Blender Viewport)

Das oben abgebildete Modell ist eine Low Polygon Variante, welche später durch die „Remesh“-Funktion in Blender 2.8 mit einer regelmäßigen quadbasierten Struktur versehen werden und mittels „Sculpting“ geglättet werden könnte. Das Ziel ist letztlich ein Rohling für den Formenbau, sofern sich im Freundeskreis später Abnehmer für die damit herstellbaren Rümpfe finden lassen. an sonsten baue ich auf dem Einzelstück-Positiv ein Schiff auf.

Zum bisherigen Stand des Modells ist folgendes festzustellen. Die Rumpfform ist nur eine Annäherung. Eine Machbarkeitsstudie, deren Konstruktion mir viel Spass bereitet hat. Es fehlen noch einige Elemente, um die Repräsentation zu verfeinern. Durch die Wasserebene kann man z.B. die Öffnungen der vorderen Bugstrahlruder erkennen, deren Position nur angenähert ist. Die hinten erkennbare Steuerbord Kortdüse ist ebenfalls nur ein Stand-In.

Mit einem in GIMP erstellten Photo-Bashing sieht das Modell jedoch bereits ganz ansehnlich aus. Was die Textur nicht zeigt ist, dass diverse bereiche noch untexturiert sind. Aber es sieht gut genug aus um mich an die Aufbauten zu machen.

Das Modell im vorläufigen Kleid der „ALP Keeper“

Oberhalb der Wasserlinie fehlen noch die Öffnungen im Schanzkleid und auch sonst nahezu alle Details. Doch dazu später mehr.

Derzeit ist der Rumpf nur eine Annäherung an das Original. Seit längerem schon setze ich PolyCAD von Marcus Bole ein um Rümpfe parametrisch zu konstruieren und ich plane das gleiche mit diesem Schiffsmodell zu realisieren. Das Resultat sollte ein auf mathematuschen kurven basierendes NURBS Gitter sein, welches sich bestens weiter verarbeiten und an neue Anforderungen anpassen lässt.

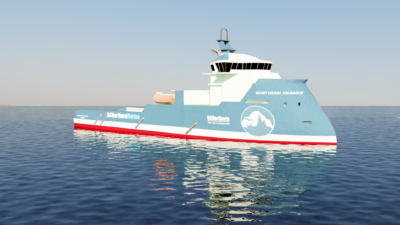

Das Modell im Look meiner Modellbahn

Vermessungsdaten des Vorbilds (ALP Sweeper)

Pfahlzug/Bolland Pull: 303 mt durchgehend/cont.
Höchstgeschwindigkeit/Maximum Speed 19,0 Knoten/knots
Reisegeschwindigkeit/Service speed: 12,6 Knoten/knots

Hauptabmessungen/Main Dimensions

Länge ü.A./Length O.A.: 88,90 m
Länge WL/Length B.P.: 83,40 m
Breite ü.A/Beam O.A.: 21,00 m
Deckhöhe über Kiel/Depth to Maindeck: 9,50 m
Max. Tiefgang/Max. Draught: 8,50 m
Tragfähigkeit/Deadweight: 4.250 t/mt
Bruttoraumzahl/Gross Tonnage: 5.901 t/mt
Nettoraumzahl/Nett. Tonnage: 1.771 t/mt
Ladedeckfläche/Cargo Deck Area 550 m²/sqm
Decklast/Deck Load: 10t/m2 /mt/sqm (max.)
Kapazität (Ankerkette)/Chain Locker Capacity: 2 x 255,6 m3/cbm
